Architektur und Datenbank

EMIL ist ein dreischichtiges System aus Datenbank, Applikationsserver und Client.

•Datenbank: Die Daten liegen im Open-Source-SQL-Server Firebird 3, der in einer angepassten Version mitinstalliert wird. Er arbeitet auf einem eigenen internen Port (5833) und kollidiert deshalb nicht mit anderen Anwendungen auf dem Server, die ebenfalls Firebird verwenden. Der Datenbankserver baut keine Verbindungen nach außen auf, nur der EMIL-Applikationsserver verbindet sich mit ihm.

•Applikationsserver: Er stellt den Clients Daten, Dokumente und Dienste zur Verfügung und führt Hintergrundprozesse aus.

•Client: Die Verbindung zum Server ist HTTPS-verschlüsselt und asynchron; die Authentifizierung erfolgt mit JSON Web Token (JWT). Das Secret, auf dem das JWT basiert, erneuert der Server beim ersten Start eines Tages, in der Regel also beim nächtlichen Neustart. Startet der Server im Laufe des Tages neu, bleiben bestehende Anmeldungen gültig.

Dienste auf dem Server

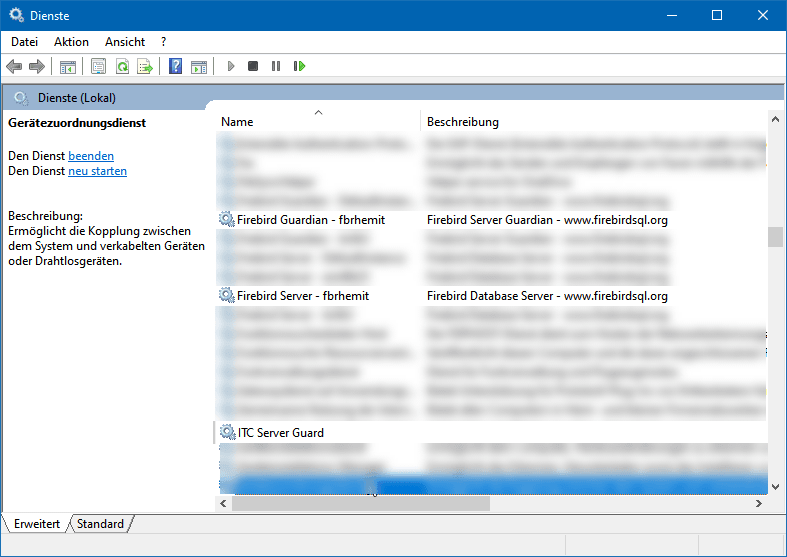

Das Setup legt auf dem Server drei Dienste an:

clip0021

•Firebird Guardian startet und überwacht den Firebird Server.

•Firebird Server ist die Datenbankschicht des Systems.

•ITC Server Guard startet und überwacht den EMIL-Server und dessen Hilfsprozesse.

Alle drei Dienste müssen laufen, damit EMIL funktioniert.

Aktualisierungen

Aktualisierungen werden zweistufig eingespielt:

1.Der Client lädt ein Aktualisierungspaket herunter und überträgt es an den Server. Bei eingeschalteter automatischer Aktualisierung lädt der Server das Paket selbst.

2.Der Server spielt die Änderungen in eine Kopie seiner Programmdateien ein. So lassen sich auch Dateien aktualisieren, die im laufenden Betrieb in Benutzung sind; der Betrieb wird dabei nicht unterbrochen.

3.Der ITC Server Guard wird über die neue Version informiert und startet den neuen Server. Während der kurzen Unterbrechung kann ein gerade laufender Speichervorgang an einem Client scheitern und muss dann wiederholt werden. Der Datenbankserver läuft durchgängig weiter.

4.Mit jeder Aktualisierung wird ein passendes Paket für den Client ausgeliefert. Liegt eine neuere Version vor, fordert der Client den Benutzer zum Neustart auf und installiert die Aktualisierung beim nächsten Start automatisch.

Details finden Sie unter EMIL aktuell halten.

Lokale Einzelplatzinstallation

Die Einzelplatzinstallation richtet auf dem Arbeitsplatz dieselben Dienste ein wie die Serverinstallation; der Client verbindet sich lokal mit dem Server. Eine solche Installation lässt sich mit allen Daten in eine serverbasierte Installation umwandeln, siehe EMIL umziehen.

Scripting

HL7-Verarbeitung, Plausibilitätsprüfungen und Berichte sind als installationsspezifisch anpassbare Scripts umgesetzt, siehe Scripting-Grundlagen.

Datenbank

•Tabellen: Kerntabellen sind SUBJECT (Patient), VISIT und ITEM (Datenitems wie Blutdruck oder Gewicht). Einem Patienten sind beliebig viele Visits zugeordnet, einem Visit beliebig viele Items.

•Primärschlüssel: automatisch generierte 64-Bit-Ganzzahlen ohne eigenen Informationsgehalt. Ein Überlauf ist auch bei sehr großen Datenbanken ausgeschlossen.

•Fremdschlüssel-Constraints: Sie verhindern ungültige Verknüpfungen (z. B. einen Visit zu einem nicht existierenden Patienten) und das Löschen von Datensätzen, mit denen andere verknüpft sind. Weil das unterhalb der Anwendung greift, lehnt die Datenbank inkonsistente Daten auch dann ab, wenn ein Programmfehler sie schreiben will.

•Trigger: Datenbanktrigger protokollieren jede Änderung mit Zeitpunkt, angemeldetem Benutzer und vorherigem Wert. Daraus entsteht unter anderem die Audit-Trail-Anzeige in der Patientenakte.

•Archivieren statt Löschen: Patientendaten werden nicht gelöscht, sondern durch eine Markierung deaktiviert.

Hinweis: Diese Maßnahmen ersetzen keine Datensicherung. Wird die Datenbank durch einen Hardwarefehler, Stromausfall oder Ähnliches beschädigt, sind die Daten nur durch regelmäßige Sicherungen geschützt, siehe Datensicherung.
